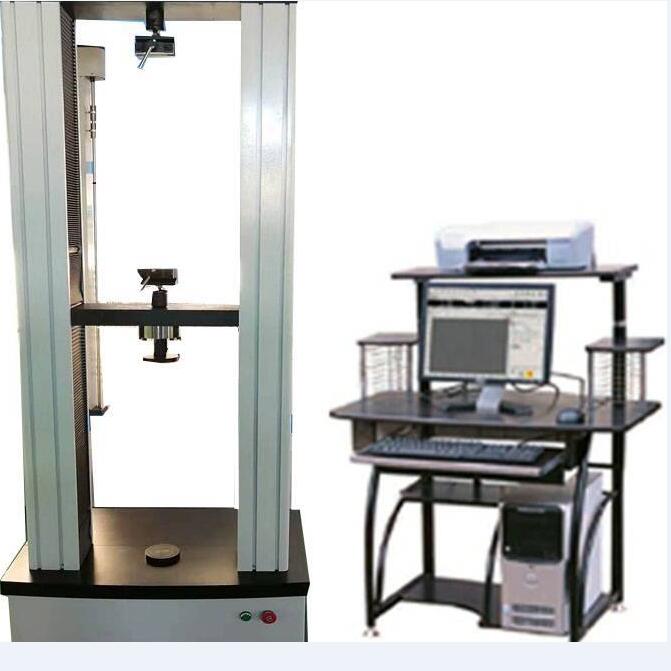

MWD-W10微機控制PVC萬能試驗機 關鍵詞：PVC板握釘力拉力試驗機，PVC膜拉伸強度試驗機，PVC建筑模板握釘拉力試驗機，PVC板材三點彎曲強度試驗機，PVC板表面結合強度試驗機，PVC板材萬能試驗機 一、公司簡介： 國內電子式萬能試驗機起步于90年代初，我公司是最早引進國外領先技術、開發研制人造板萬能試驗機的企業。為提高企業產品的技術水平，公司先后引進日本島津公司、德國DOLI公司、美國MTS公司先進技術，使公司的產品技術水平躍上了一個新的臺階。公司與清華大學、北京航空航天大學、東北林業大學、華中理工大學、浙江大學、洛陽工學院、四川農業大學等著名高校共建力學實驗室，為高校教學與科研提供了可靠的試驗手段。 二、試驗機能滿足的試驗方法標準： GB/T16491-1996《電子式萬能試驗機》、GB17657-1999《人造板及飾面人造板理化性能試驗方法》，GB2611-92 《試驗機通用技術要求》GB/GB/T16825-1997《拉力試驗機檢驗》及GB/T528-1998中的要求和GB、ISO、ASTM、DIN等多種標準的數據處理,還可以根據用戶提供的標準及要求進行添加和補充。MWD-W10微機控制PVC萬能試驗機主要進行內結合強度試驗、表面結合強度試驗、表面膠合強度，抗拉強度試驗，靜曲強度試驗，彈性模量試驗，握螺釘力試驗等多項人造板及飾面人造板的理化性能試驗。具有試驗速度設定，試驗力值顯示，最大試驗力值顯示功能。同時，還具有限位保護和過載保護等功能。 三、MWD-W10微機控制PVC萬能試驗機主要技術指標： 1. zui大試驗力: 10kN 2. 測 量 范 圍: zui大試驗力的0.4%-100.%。 3. 試驗力精度: 優于示值的±0.5% 4. 試驗力分辨力: 1/300000(全程不分檔或等效6檔) 5. 橫梁位移測量精度:分辨率高于0.001mm 6. 變形測量精度: ±0.5%（在0.2-10mm范圍內） 7. 試驗速度范圍: 0.01-500mm/min，無級調速 8. 速度控制精度: ±1%(0.01-10mm/min); ±0.5%(10-500mm/min) 9. 恒力、恒變形、恒位移控制范圍: 0.2%-100.%FS 10. 夾具形式: 國標6套夾具 11. 整機電源:單相,220V±10%,50Hz，功率：1.5 kW 12. 工作環境:室溫—35℃,相對濕度不超過80% 13. 主機尺寸: 560 mm×430 mm×1560 mm 14. 整機重量: 420 kg
四、MWD-W10微機控制PVC萬能試驗機方案描述 1． 主機 1.1主機采用高鋼度門式框架結構，強度高、變形??； 1.2 采用進口高精度滾珠絲杠，傳動高效平穩； 1.3 傳動部分采用圓弧齒同步帶傳動，傳動過程中雙向無間隙； 1.4 采用交流伺服電機及驅動系統，確保傳動平穩，力矩穩定，具有過流、過壓、過載等保護裝置，調速比可達1:100000； 1.5 夾具經特殊設計，夾持牢固，操作方便，無鉗口滑移現象； 1.6 特殊工藝保證試驗機同軸度，很好的消除了不規則試樣對傳感器的影響。 2． 控制系統 STC300全數字閉環測控系統具有許多先進的特性和技術創新，主要體現在： 2.1 實現了試驗力、試樣變形、橫梁位移和試驗進程的四種閉環控制； 2.2 數據采集系統由4路高精準24位A/D轉換通道組成。最高分辨率達1/300000，全程不分檔； 2.3 選用BB、AD、Xilinx等原裝名牌集成器件，全數字化設計； 2.4 符合PCI總線標準，微機自動識別和安裝，做到“即插即測”； 2.5 電子測量系統無電位器等模擬元件，保證互換性，方便維修更換。 五、控制軟件 符合GB17657-1999、GB228-87、GB228-2002等三十多個國家標準有關規定, 同時可根據GB、ISO、JIS、ASTM、DIN及用戶提供多種標準進行試驗和數據處理，并且具有良好的擴展性。 六、MWD-W10微機控制PVC萬能試驗機系統基本配置 1． 試驗機主機 (門式框架結構) 1.1 交流伺服電機及伺服驅動器 1.2 高精度負荷傳感器 1.3進口精密滾珠絲杠副 1.4減速系統 2． STC300雙通道程控放大器 3． SMARTTEST專用控制軟件 4． 光電編碼器 5． 全套附具包括：國標六套 6． 聯想品牌計算機 7． 惠普A4噴墨打印機 8． 技術資料：使用說明書、軟件使用手冊、合格證、裝箱單 七、 技術情報和資料的保密 1． 本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效； 2． 我方對用戶提供的技術情報和資料亦應承擔保密義務。 八、 售后服務 質保期自驗收合格起兩年，終生維護，兩年內全免費服務（人為損壞除外）。 1． 所提供試驗設備均符合現行國標或行業標準，保證試驗設備的技術先進性，可靠性； 2． 所需零部件及配件常年供應； 3． 產品常年技術支持，產品維修保養24小時內提供解決方案。 4． 軟件終生免費升級。 標簽：MWD-W10微機控制PVC萬能試驗機
|
