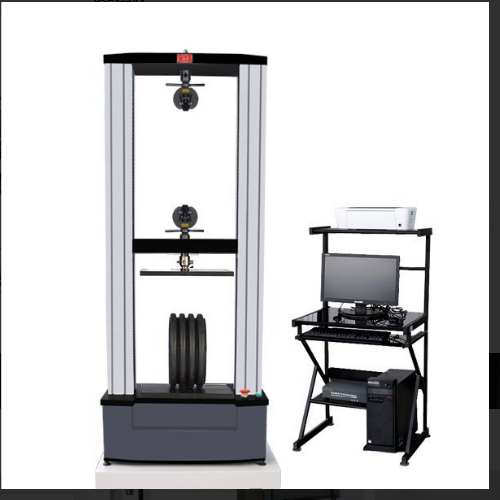

WDW-100E微機控制管材環剛度試驗機 產品型號：WDW-100E 一、產品簡介： WDW-100E型微機控制環剛度試驗機主機與輔具的設計融匯了我公司的先進技術，外形美觀，操作方便，性能穩定可靠。系統通過專用控制器，經調速系統控制交流伺服電機轉動，經減速系統減速后通過進口精密滾珠絲杠副帶動橫梁上升、下降，完成試樣的拉伸、壓縮等力學性能試驗，無污染、噪音低，效率高，具有較寬的調速范圍。完全符合GB21238-2007《玻璃纖維增強塑料加砂管》、GB/T9647-2003《熱塑性塑料管材環剛度的測定》等標準的要求。該機廣泛應用于鋼鐵冶金、建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。 微機控制管材環剛度試驗機采用調速精度高、性能穩定的交流伺服調速系統及伺服電機作為驅動系統，專用控制器作為控制系統核心，以WINDOWS為操作界面的控制與數據處理軟件，實現試驗力、試驗力峰值、橫梁位移、試驗變形及試驗曲線的屏幕顯示，所有試驗操作均可以通過鼠標在計算機上自動完成。良好的人性化設計使試驗操作更為簡便。綜合以上各項技術，該機可以近乎W美的實現試驗力、變形及位移等參數的閉環控制，可實現恒應力、恒應變、恒位移等控制模式，并且各種控制模式之間可以平滑切換。
二、微機控制管材環剛度試驗機主要技術指標： Z大試驗力： 100kN 有效測量范圍： 0.4%—100.%FS（200N-50kN） 試驗力準確度： 優于示值的±1% 橫梁位移測量： 分辨率為0.0025mm 內變形準確度： 優于±1% 調 速 范 圍： 0.01-300mm/min 壓縮試驗空間： 2800mm 壓 盤 尺 寸： 800×1000mm 主 機 形 式： 落地式結構 重 量： 約2550Kg 工 作 環 境： 室溫～45℃，濕度20%～80% 設備外形：1500*1200*3500 工作電壓：220V 2KW 三、微機控制管材環剛度試驗機主要功能及特點： 主機： 1.1該機采用門式結構:下壓; 1.2調速系統采用交流伺服電機和調速器，性能穩定可靠，具有過流、過壓、過載等保護裝置。調速范圍可達0.01～300mm/min。 1.3傳動部分采用圓弧同步齒形帶，精密絲杠副傳動，傳動平穩，噪音低，傳動效率高。(均為重型結構) 2、控制系統、操作軟件及數據處理系統 2.1計算機控制系統，具有集成度高、性能穩定、調整方便等優點。可以對實驗數據進行實時采集，對實驗特性曲線實現實時動態顯示，試驗數據文件能以Access常用數據庫的方式保存，方便實現客戶的資源共享及網絡管理，以及用戶的再分析。對于用戶自定義的各種word2000報表，該軟件可輕松實現訪問，解決了不同用戶或同一用戶在不同時期對試驗報表有不同需要的難題。該軟件可處理試驗力、位移、時間、變形的原始數據及由此派生的曲線。 2.2保護功能:該機具有軟件和機械兩種限位保護方式,超過Z大負荷自動停機的比例可動態設定;具有過流、過壓、過載等多種保護功能。 2.3對于負荷、變形通道可實現自動標示，直觀方便。 2.4批量試驗可實現曲線的分層次顯示，曲線自動跟隨。 2.5該軟件可實現用戶自定義的速度設定，速度的計算機調整。還可實現高精度的速度標定，隨時調整速度檔位和編碼。 2.6監測試驗過程：對試驗過程中的試驗力、變形、位移、曲線等多種參數可實現實時顯示。 2.7軟件權限分級管理功能：為了提高軟件及數據的安全性，該軟件可以通過設置不同的密碼保護來實現分權限管理功能。 2.8結果再現功能：試驗操作完成并存盤后，可根據用戶需要在以后任意時間打開并對試驗數據進行再分析。 2.9可根據用戶需要選擇負荷～變形、負荷～時間、負荷～位移、位移～時間、變形～時間等曲線來進行試驗及數據顯示、存儲、分析及打印。 2.10曲線逐點遍歷功能：可通過鼠標在曲線上點擊力與變形值，以求得每一點的各種參量。 2.11結果對比功能：可以同時觀察多個試驗曲線，并可通過多個曲線的疊加、局部放大來實現待分析樣品特性的比對。 2.13數據采樣頻率：可根據用戶試驗要求選擇高速采樣頻率。 四、微機控制管材環剛度試驗機系統基本配置 1、試驗機主機 1套 1.1交流伺服電機 （上海匯成） 1套 1.2調速系統（上海匯成） 1套 1.3負荷傳感器 3只 1.4精密滾珠絲杠副 2套 1.5減速系統 1套 2、全數字控制系統 1套 3、內變形測量裝置 1套 4、聯想/hp品牌計算機 1臺 5、惠普彩色A4噴墨打印機 1臺 6、基于Windows操作系統的計算機控制軟件 1套 7、隨機工具（提供安裝、維修、操作所需的專用工具及清單） 1套 8、壓縮附具 （800X1000mm方壓盤） 1套 9、內變形測量 一套 9、技術資料： 包括：使用說明書；軟件使用手冊；合格證、裝箱單 更多微機控制管材環剛度試驗機請聯系我們。
|
