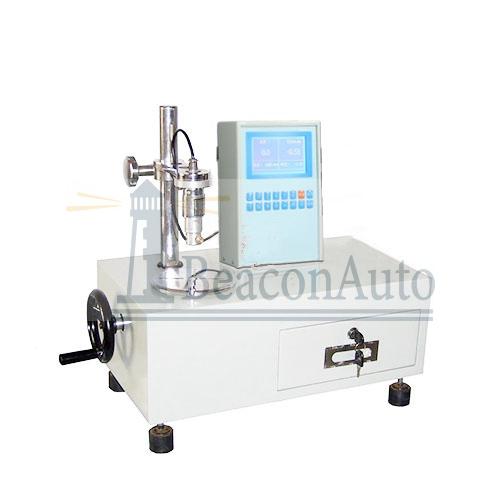

汽車轉向柱扭轉試驗機 全自動轉向柱扭力試驗機 汽車轉向柱扭轉試驗機 全自動轉向柱扭力試驗機基本信息 型號：NDW-5000 分辨率：0.01 測量精度：1級 貨號：663 加工定制：是 電源電壓：380V 規格：NDW-5000 重量：1500kg 測量范圍：0-2000N.m 外形尺寸：2100*1200*850mm 汽車轉向柱的認識： 轉向柱是轉向系統連接方向盤和轉向器的元件。通過轉向柱，駕駛員把扭矩傳遞給轉向器，帶動轉向器實現轉向。常見的轉向柱有液壓助力轉向柱，電控液壓助力轉向柱和電動助力轉向柱，不同轉向柱的系統不同。 依據標準：GB/T16823.2 螺紋緊固件緊固通則GB/T16823.3 螺紋緊固件緊固方法GB/T3098.9 緊固件機械性能有效力矩型鋼六角鎖緊螺母JB/T9370 扭轉試驗機技術條件GB/T1231 鋼結構用高強度大六角頭螺栓、大六角螺母、墊圈技術條件GB/T3633 鋼結構用扭剪型高強度螺栓連接副 汽車轉向柱扭轉試驗機 全自動轉向柱扭力試驗機簡介： 汽車轉向柱扭轉試驗機整機利用進口全數字交流伺服控制系統及STC300數字式數據采集處理系統，光電編碼器采集試樣的扭轉角度。適用于金屬材料、非金屬材料、復合材料以及構件的扭轉性能測試試驗?？筛鶕?jù)國家標準《GB/T10128-1998 金屬室溫扭轉試驗方法》進行試驗和提供數據。 汽車轉向柱扭轉試驗機 全自動轉向柱扭力試驗機主要功能特點： 1.汽車轉向柱扭轉試驗臺可以實現三種類型試驗： 單向加載試驗： 可實現定扭轉、定扭角試驗、可設定循環次數,試驗中具有載荷功能 單向循環加載試驗： 實現定載荷、定轉角試驗、可設定循環次數試驗中具備載荷保持功能試驗參數： 控制方式：扭角控制 頻率3次/min 波形：三角波 上峰：5° 下峰：1° 平均值：3° 扭角振幅：±2° 雙向循環加載試驗： 實現定扭矩，定轉角試驗，可設定循環次數試驗中具備載荷保持功能 2.試驗臺采用臥式結構、伺服電動驅動技術加載。 汽車轉向柱扭轉試驗機 全自動轉向柱扭力試驗機技術參數： 1大靜態試驗扭矩： 5000Nm; 2大動態試驗力：±3000Nm; 3 作動器大振幅：±45°，示值精度20%起±2%FS； 4頻率范圍：0.1—30Hz（可根據用戶試樣需求的幅頻特性進行定制） 5主要試驗波形：正弦波、方波、三角波、斜波以及外部輸入波形； 6大試驗長度：不小于1500mm (可根據用戶要求定制) 7兩滑道距離：凈間距1500mm； 8恒壓伺服泵站規格：流量40L/min，工作壓力21Mpa， 電機功率22kW，380V（根據產品實際情況確定）；
|
